液壓壓裝機

設備簡介

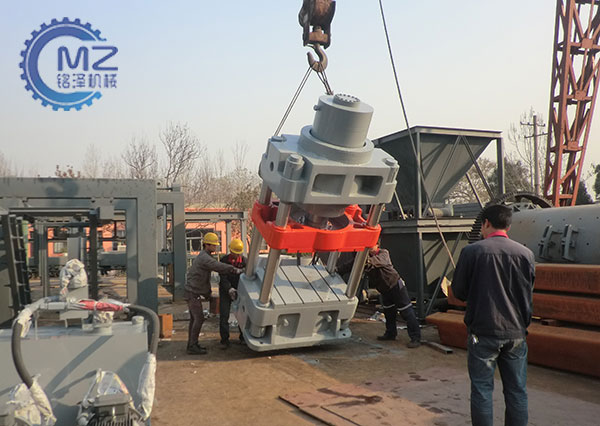

　　液壓壓裝機

　　液壓壓裝機是一種多用途壓床.該系列壓床是一款適用性極強的單軸裝配設備,集氣壓,油壓優點為一身,是廣大廠商提高質量的優選產品，工作臺面液壓缸推拉、裝卸操作方便、定位準確、壓裝平穩、可靠。

　　液壓壓裝機廣泛適用于各種材料的沖孔、壓印、整形,鉚接、彎曲、剪切、拉伸，各種小型零部件的壓裝、裝配，是一種多用途沖床，是TM103C系列的升級產品，采用先進的子母缸液壓回路，無論是噪音、速度,、耗電功率，均優于普通液壓沖床，是款高效率、高速度、高出力、高環保的新一代液壓沖床;

設備原理與結構

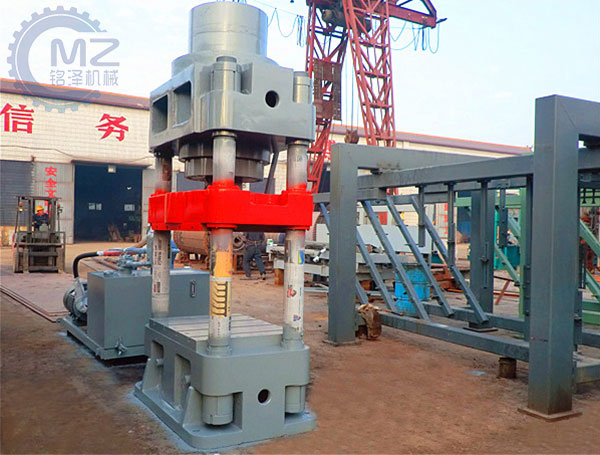

　　液壓壓裝機

　　液壓壓裝機采用鑄鋼件構造，前梁、活動橫梁和兩個支柱組成了一個封閉力系，剛性好，延長了設備的使用壽命，該設備根據用戶要求設計，操作簡單方便，用戶可以根據自己的需求壓力進行自行調整，方便快捷;采用獨立液壓系統，移動式操作盒，方便工人操作，減輕工人勞動強度，互換夾具方便快捷。臥式輪軸壓裝機適用于各種軸類零件、型材的校正和軸套類的壓裝，同時也可以完成板材零件的彎曲、壓印、套形、簡單零件的拉伸等工藝動作，也可用于壓制要求不很嚴格的粉末、塑料制品。

　　液壓壓裝機結構型式為臥式，采用雙立柱導向，其活動梁開口分水平側開、垂直上開兩種型式，活動梁裝置可滿足不同用戶的要求。主要適用于鐵路車輛、機器制造、電機制造、石油化工等行業，用作壓裝或拆卸過盈配合的輪與軸、盤類零件。

設備技術參數

型號	單位	液壓壓裝機
型號	單位	Y35-63型	Y35-100型	Y35-160型	Y35-200型	Y35-315型
公稱壓力	KN	630	1000	1600	2000	3150
主缸最大行程	MM	500	605	805	800	1000
壓頭下行速度	MM/S	24	16	24	22	22
壓頭回程速度	MM/S	50	50	50	35	44
液壓額定工作壓力	MPa	20	25	26.5	25	25
電機功率	KW	7.5	7.5	15	11	22
壓頭至工作臺最大距離	MM	1400	1600	1800	2400	2400
工作臺移動距離	MM		660	710	800	100
工作臺（長＊寬）規格	MM	800*550	850*600	950*650	1000*1000	1200*1200
龍門檔距離	MM	900	1100	1150	1200	1400
機身寬度	MM	1200	1468	1550	1600	1900
機身總高度	MM	2840	3510	3889	4647	5400
機身底面至地平線埋入深	MM	350	350	350	500	600
重量（約）	KG	3000	4000	5200	8000	12000
